UTOP100
UTOP100 - Tubo Superior para Marco en 'U' de 100cm de Ancho Interior

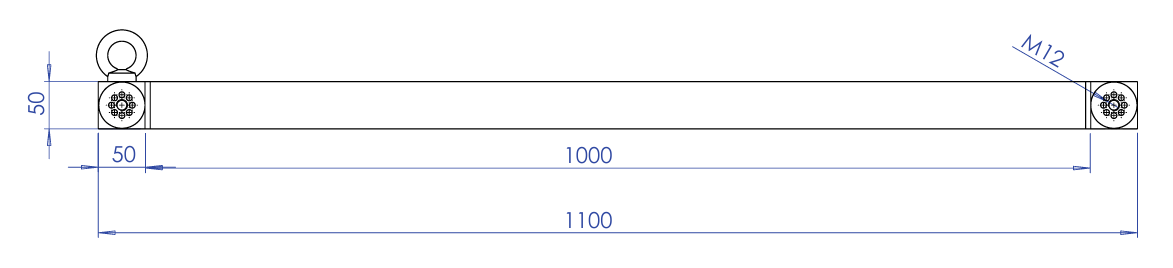

El UTOP100 es un tubo superior diseñado especialmente para el marco en 'U' con un ancho interior de 100 cm. Equipado con dos conexiones cónicas para una unión estable y una anilla de elevación M12, es ideal para configuraciones colgantes en estructuras de truss. Disponible también en color negro (ref. UTOP100-B). Especificaciones:- Nombre: UTOP100
- Descripción: Tubo superior para marco en 'U' de 100 cm de ancho interior, con dos conexiones cónicas y anilla de elevación M12. Disponible también en negro (ref. UTOP100-B).
Ficha técnica
Detalles
Ficha técnica
[display_product_technical_details_shortcode]
Detalles
| Longitud (m) | Carga uniforme (kg/m) | Deflexión (cm) | Carga en el centro (kg) | Deflexión (cm) | Carga en el tercio (kg) | Deflexión (cm) | Carga en el cuarto (kg) | Deflexión (cm) | Carga en el quinto (kg) | Deflexión (cm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 4.00 | 716.00 | 0.92 | 1232.00 | 0.64 | 809.00 | 0.71 | 611.00 | 0.75 | 517.00 | 0.81 |
| 5.00 | 481.00 | 1.52 | 1037.00 | 1.06 | 696.00 | 1.20 | 540.00 | 1.30 | 444.00 | 1.36 |
| 6.00 | 342.00 | 2.25 | 893.00 | 1.58 | 609.00 | 1.83 | 483.00 | 2.02 | 380.00 | 2.03 |
| 7.00 | 254.00 | 3.12 | 782.00 | 2.22 | 540.00 | 2.60 | 424.00 | 2.83 | 332.00 | 2.83 |
| 8.00 | 195.00 | 4.12 | 694.00 | 2.97 | 484.00 | 3.50 | 372.00 | 3.75 | 294.00 | 3.77 |
| 9.00 | 154.00 | 5.26 | 622.00 | 3.83 | 437.00 | 4.54 | 332.00 | 4.79 | 263.00 | 4.85 |
| 10.00 | 125.00 | 6.54 | 562.00 | 4.81 | 398.00 | 5.73 | 298.00 | 5.97 | 238.00 | 6.06 |
| 11.00 | 102.00 | 7.95 | 512.00 | 5.91 | 364.00 | 7.06 | 270.00 | 7.28 | 216.00 | 7.42 |
| 12.00 | 85.00 | 9.50 | 468.00 | 7.13 | 335.00 | 8.53 | 246.00 | 8.73 | 198.00 | 8.92 |
| 13.00 | 72.00 | 11.19 | 430.00 | 8.47 | 309.00 | 10.15 | 225.00 | 10.31 | 182.00 | 10.56 |
| 14.00 | 61.00 | 13.02 | 397.00 | 9.94 | 286.00 | 11.92 | 207.00 | 12.03 | 168.00 | 12.34 |
| 15.00 | 53.00 | 14.99 | 367.00 | 11.54 | 266.00 | 13.84 | 191.00 | 13.89 | 155.00 | 14.27 |
| 16.00 | 46.00 | 17.10 | 341.00 | 13.27 | 248.00 | 15.91 | 177.00 | 15.92 | 143.00 | 16.18 |
| 17.00 | 40.00 | 19.27 | 317.00 | 14.95 | 233.00 | 18.92 | 166.00 | 18.85 | 134.00 | 19.07 |
| 18.00 | 35.00 | 20.50 | 295.00 | 16.61 | 219.00 | 22.09 | 157.00 | 21.96 | 128.00 | 22.18 |
| 19.00 | 31.00 | 22.94 | 277.00 | 18.27 | 208.00 | 24.24 | 153.00 | 24.05 | 126.00 | 24.28 |
| 20.00 | 27.00 | 25.43 | 260.00 | 19.98 | 196.00 | 26.40 | 146.00 | 26.14 | 121.00 | 26.31 |
