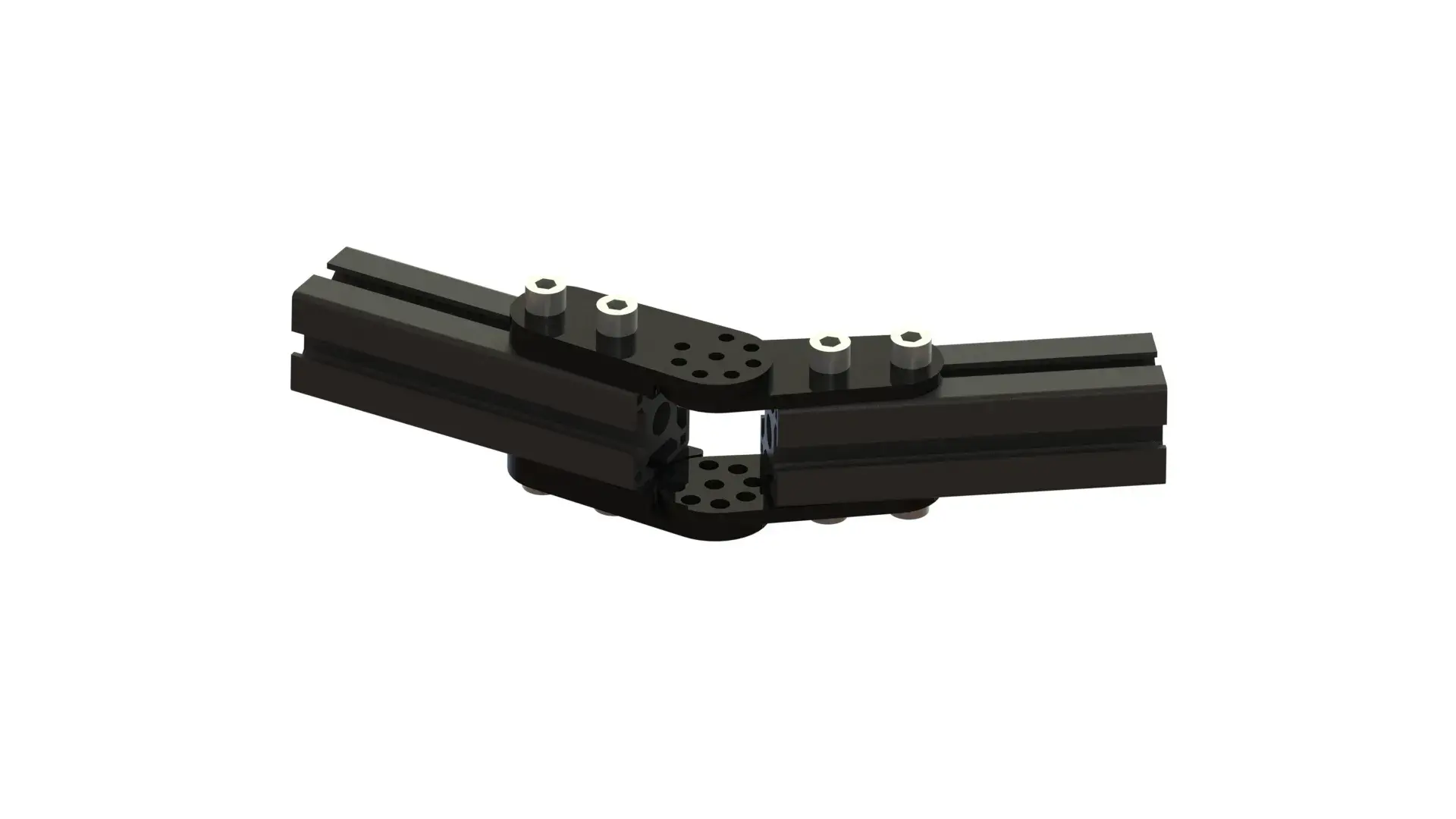

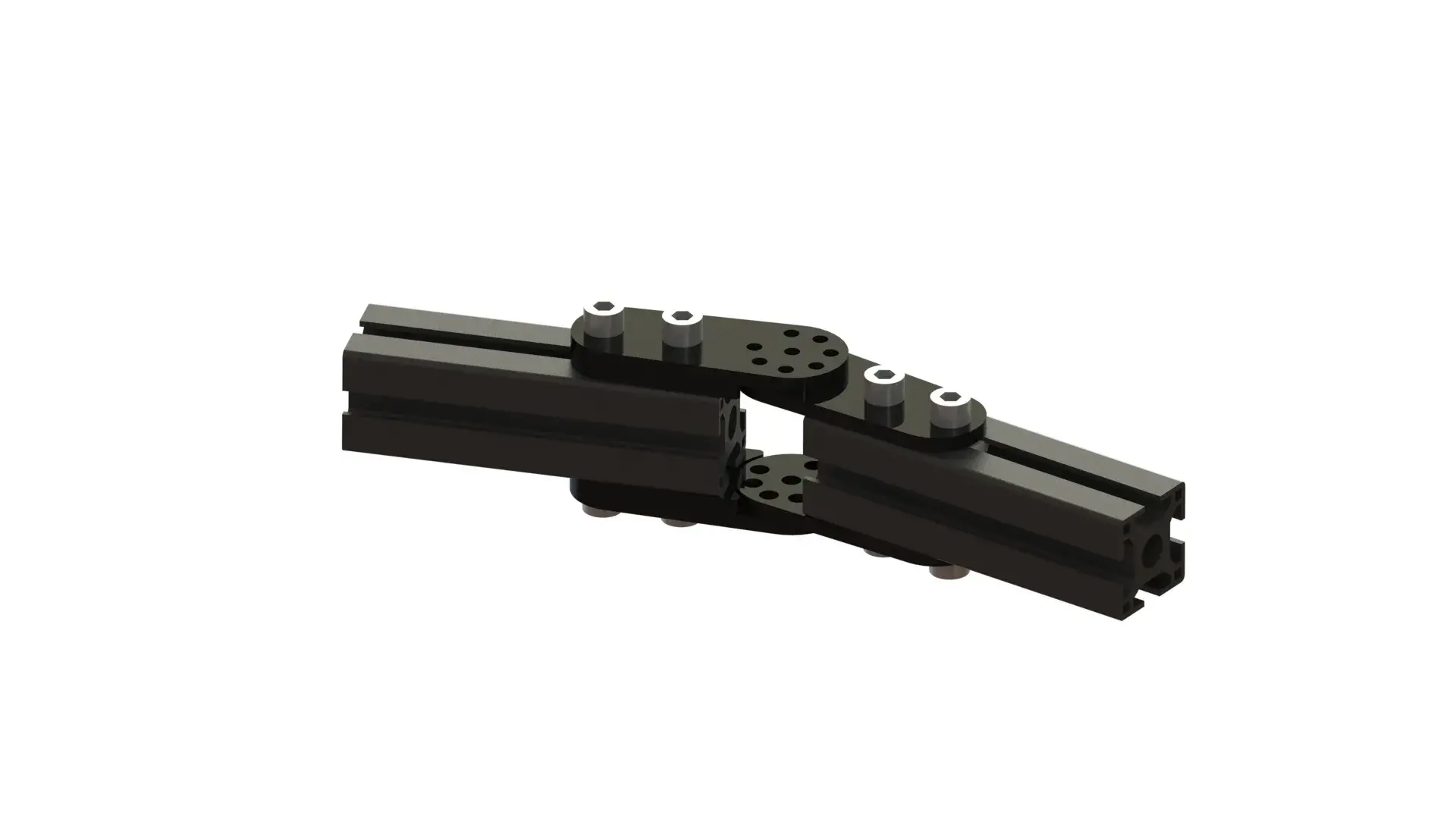

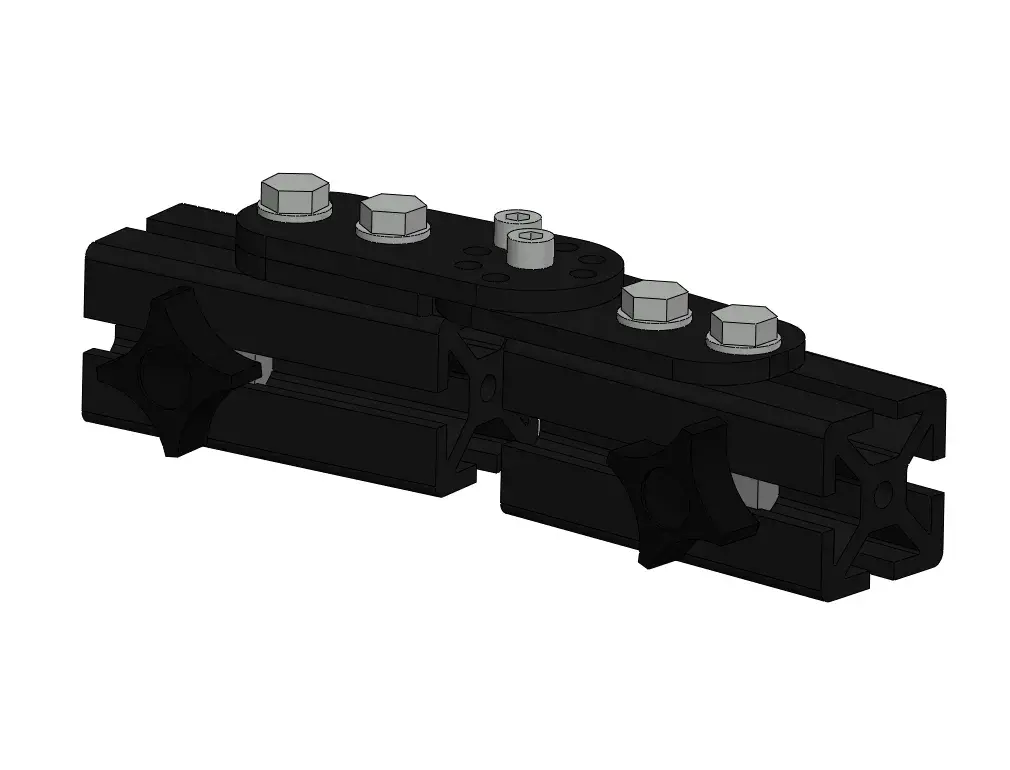

Bisagra de conexión entre bases (4719-FLES)
La Bisagra de conexión entre bases (4719-FLES) es un conector de perfiles diseñado para el sistema FLES que permite crear configuraciones curvas en estructuras para pantallas LED, adaptándose a las necesidades específicas de cada instalación.
Este accesorio facilita la combinación de los perfiles FLES en distintos grados de inclinación, ofreciendo versatilidad y precisión en el montaje. Gracias a su diseño funcional, es posible configurar estructuras tanto rectas como curvas de forma rápida y segura.
Grados disponibles: de -15º a 15º de 2,5 en 2,5 grados.
La bisagra 4719-FLES es la solución ideal para proyectos que requieren pantallas LED curvas, aportando flexibilidad estructural sin comprometer la estabilidad.Ficha técnica
Detalles
Ficha técnica
[display_product_technical_details_shortcode]
Detalles
GRID 1,0m
| m | Uniform Distribution Load (kg/m) | Deflection (cm) | Center Point Load (kg) | Deflection (cm) | Point Load at Third (kg) | Deflection (cm) |
|---|---|---|---|---|---|---|
| 2,00 | 66,00 | 0,07 | 132,00 | 0,11 | 66,00 | 0,09 |
| 3,00 | 44,00 | 0,23 | 131,00 | 0,37 | 65,00 | 0,31 |
| 4,00 | 32,00 | 0,55 | 129,00 | 0,87 | 65,00 | 0,74 |
| 5,00 | 26,00 | 1,08 | 103,00 | 1,37 | 64,00 | 1,45 |
| 6,00 | 21,00 | 1,87 | 85,00 | 1,98 | 63,00 | 2,50 |
| 7,00 | 18,00 | 2,97 | 71,00 | 2,72 | 53,00 | 3,41 |
GRID 1,5m
| m | Uniform Distribution Load (kg/m) | Deflection (cm) | Center Point Load (kg) | Deflection (cm) | Point Load at Third (kg) | Deflection (cm) |
|---|---|---|---|---|---|---|
| 2,00 | 66,00 | 0,07 | 132,00 | 0,11 | 66,00 | 0,09 |
| 3,00 | 44,00 | 0,23 | 91,00 | 0,26 | 65,00 | 0,31 |
| 4,00 | 32,00 | 0,55 | 67,00 | 0,46 | 50,00 | 0,58 |
| 5,00 | 21,00 | 0,90 | 52,00 | 0,73 | 39,00 | 0,91 |
| 6,00 | 14,00 | 1,29 | 42,00 | 1,06 | 32,00 | 1,32 |
| 7,00 | 10,00 | 1,77 | 35,00 | 1,46 | 26,00 | 1,80 |
FREE-HANGING
| m | Uniform Distribution Load (kg/m) | Deflection (cm) | Center Point Load (kg) | Deflection (cm) | Point Load at Third (kg) | Deflection (cm) |
|---|---|---|---|---|---|---|
| 1,00 | 133,00 | 0,01 | 133,00 | 0,01 | 67,00 | 0,01 |
| 1,50 | 88,00 | 0,03 | 133,00 | 0,05 | 66,00 | 0,04 |
| 2,00 | 66,00 | 0,07 | 81,00 | 0,07 | 61,00 | 0,09 |
| 2,50 | 33,00 | 0,09 | 42,00 | 0,07 | 31,00 | 0,09 |
| 3,00 | 16,00 | 0,09 | 23,00 | 0,07 | 17,00 | 0,09 |
