BAT-200
BAT-200 - Garde-corps en Aluminium pour Plateformes de 200 cm
Le garde-corps BAT-200 est spécialement conçu pour des plateformes de 200 cm, mais il est également compatible avec deux plateformes de 100 cm ou quatre plateformes de 50 cm, offrant une solution sûre et robuste pour les événements en hauteur. Fabriqué en aluminium léger mais durable, il est le choix parfait pour assurer la sécurité des participants sur des scènes ou des plateformes. Ce modèle comprend un système de jonction qui facilite l'installation et assure un attachement stable à la plateforme, garantissant un usage sécurisé lors de tout événement. Caractéristiques :- Matériau : Aluminium
- Compatibilité : Plateformes de 200 cm, 2 plateformes de 100 cm ou 4 plateformes de 50 cm
- Système de jonction : Inclus

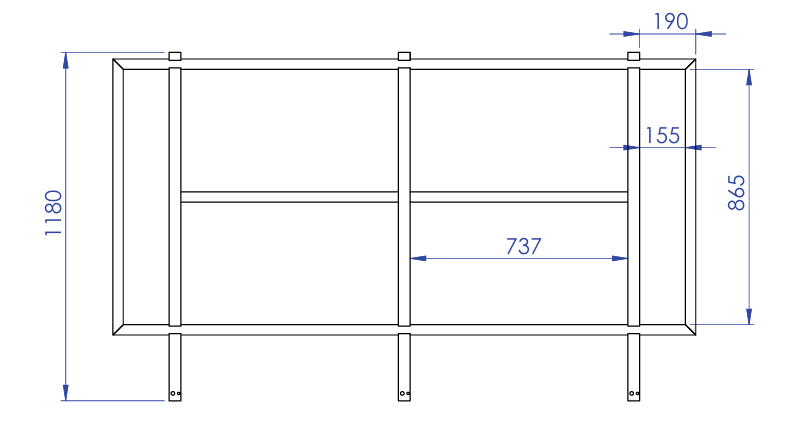

- Poids : 10,7 kg
- Largeur : 197,4 cm
- Hauteur : 118,5 cm
- Utilisation : Sécurité sur plateformes et scènes
- Installation : Rapide et simple
Spécifications techniques
Détails
Spécifications techniques
-Tube principal: 50 x 4mm
-Tube secondaire: 30 x 2mm
-Alliage: EN-AW 6082 T6
-Système de liaison: Conique
Détails
| Span [m] |
Charge uniformément répartie | Charge ponctuelle centrale | Charge ponctuelle au tiers de la longueur | Charge ponctuelle au quart de la longueur | Charge ponctuelle au cinquième de la longueur | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| [kg/m] | Déflexion [cm] |
[kg] | Déflexion [cm] |
[kg] | Déflexion [cm] |
[kg] | Déflexion [cm] |
[kg] | Déflexion [cm] |
|
| 4 | 1255 | 0,47 | 2641 | 0,40 | 1628 | 0,42 | 1191 | 0,43 | 977 | 0,44 |
| 5 | 1001 | 0,92 | 2290 | 0,68 | 1453 | 0,73 | 1065 | 0,75 | 890 | 0,80 |
| 6 | 783 | 1,50 | 2015 | 1,04 | 1304 | 1,14 | 977 | 1,19 | 820 | 1,27 |
| 7 | 601 | 2,15 | 1794 | 1,48 | 1180 | 1,65 | 901 | 1,76 | 764 | 1,89 |
| 8 | 472 | 2,90 | 1612 | 2,01 | 1074 | 2,27 | 835 | 2,45 | 692 | 2,58 |
| 9 | 378 | 3,75 | 1461 | 2,62 | 983 | 2,99 | 777 | 3,27 | 625 | 3,35 |
| 10 | 308 | 4,70 | 1332 | 3,32 | 905 | 3,81 | 724 | 4,22 | 569 | 4,22 |
| 11 | 255 | 5,76 | 1221 | 4,11 | 836 | 4,74 | 668 | 5,24 | 520 | 5,20 |
| 12 | 214 | 6,92 | 1124 | 4,99 | 775 | 5,77 | 611 | 6,30 | 478 | 6,28 |
| 13 | 182 | 8,18 | 1039 | 5,96 | 721 | 6,92 | 562 | 7,46 | 442 | 7,47 |
| 14 | 155 | 9,54 | 963 | 7,02 | 672 | 8,17 | 518 | 8,73 | 409 | 8,77 |
| 15 | 134 | 10,99 | 895 | 8,18 | 628 | 9,54 | 480 | 10,10 | 380 | 10,17 |
| 16 | 116 | 12,53 | 834 | 9,45 | 587 | 11,03 | 446 | 11,57 | 354 | 11,69 |
| 17 | 101 | 14,16 | 779 | 10,81 | 551 | 12,63 | 415 | 13,16 | 330 | 13,32 |
| 18 | 89 | 15,91 | 728 | 12,28 | 517 | 14,35 | 386 | 14,85 | 309 | 15,06 |
| 19 | 78 | 17,75 | 681 | 13,86 | 486 | 16,19 | 361 | 16,65 | 289 | 16,91 |
| 20 | 69 | 19,71 | 638 | 15,55 | 457 | 18,16 | 337 | 18,56 | 270 | 18,88 |
| 21 | 61 | 21,77 | 598 | 17,36 | 430 | 20,25 | 315 | 20,59 | 253 | 20,97 |
| 22 | 54 | 23,94 | 561 | 19,29 | 405 | 22,47 | 295 | 22,73 | 237 | 23,17 |
| 23 | 49 | 26,22 | 526 | 21,34 | 381 | 24,82 | 276 | 24,99 | 223 | 25,49 |
| 24 | 43 | 28,61 | 493 | 23,52 | 358 | 27,74 | 263 | 27,81 | 214 | 28,19 |
