AC-609

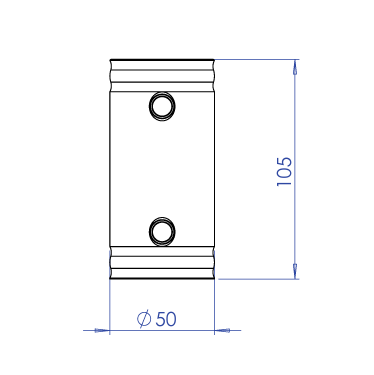

AC-609 - Entretoise Femelle de 105mm pour Trusses de 29 et 40
Cette entretoise femelle de 105mm est idéale pour assurer une séparation correcte dans les trusses de 29 et 40. Disponible en noir (réf. AC-609B), son design compact et résistant la rend parfaite pour diverses applications dans les structures de trusses. Avec un poids de seulement 0,33 kg, elle offre une solution légère mais robuste pour garantir la stabilité et l'alignement de vos installations. Spécifications :- Nom : AC-609
- Description : Entretoise femelle de 105mm pour trusses de 29 et 40. Disponible en noir (réf. AC-609B).
- Poids : 0,33 kg
Spécifications techniques
Détails
Spécifications techniques
-Tube principal: 50 x 2mm
-Tube secondaire: 25 x 2mm
-Alliage: EN-AW 6082 T6
-Système de liaison: Conique
Détails
| Longueur (m) | Charge uniforme (kg / m) | Flèche (cm) | Charge au point central (kg) | Flèche au point central (cm) | Charge au point tiers (kg) | Flèche au point tiers (cm) | Charge au point quart (kg) | Flèche au point quart (cm) | Charge au point cinquième (kg) | Flèche au point cinquième (cm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 4.00 | 716.00 | 0.92 | 1232.00 | 0.64 | 809.00 | 0.71 | 611.00 | 0.75 | 517.00 | 0.81 |
| 5.00 | 481.00 | 1.52 | 1037.00 | 1.06 | 696.00 | 1.20 | 540.00 | 1.30 | 444.00 | 1.36 |
| 6.00 | 342.00 | 2.25 | 893.00 | 1.58 | 609.00 | 1.83 | 483.00 | 2.02 | 380.00 | 2.03 |
| 7.00 | 254.00 | 3.12 | 782.00 | 2.22 | 540.00 | 2.60 | 424.00 | 2.83 | 332.00 | 2.83 |
| 8.00 | 195.00 | 4.12 | 694.00 | 2.97 | 484.00 | 3.50 | 372.00 | 3.75 | 294.00 | 3.77 |
| 9.00 | 154.00 | 5.26 | 622.00 | 3.83 | 437.00 | 4.54 | 332.00 | 4.79 | 263.00 | 4.85 |
| 10.00 | 125.00 | 6.54 | 562.00 | 4.81 | 398.00 | 5.73 | 298.00 | 5.97 | 238.00 | 6.06 |
| 11.00 | 102.00 | 7.95 | 512.00 | 5.91 | 364.00 | 7.06 | 270.00 | 7.28 | 216.00 | 7.42 |
| 12.00 | 85.00 | 9.50 | 468.00 | 7.13 | 335.00 | 8.53 | 246.00 | 8.73 | 198.00 | 8.92 |
| 13.00 | 72.00 | 11.19 | 430.00 | 8.47 | 309.00 | 10.15 | 225.00 | 10.31 | 182.00 | 10.56 |
| 14.00 | 61.00 | 13.02 | 397.00 | 9.94 | 286.00 | 11.92 | 207.00 | 12.03 | 168.00 | 12.34 |
| 15.00 | 53.00 | 14.99 | 367.00 | 11.54 | 266.00 | 13.84 | 191.00 | 13.89 | 155.00 | 14.27 |
| 16.00 | 46.00 | 17.10 | 341.00 | 13.27 | 248.00 | 15.02 | 179.00 | 15.01 | 146.00 | 15.37 |
| 17.00 | 41.00 | 19.67 | 319.00 | 14.95 | 232.00 | 17.13 | 167.00 | 17.08 | 136.00 | 17.42 |
| 18.00 | 37.00 | 21.79 | 299.00 | 16.72 | 219.00 | 18.51 | 158.00 | 18.43 | 130.00 | 18.75 |
| 19.00 | 33.00 | 24.00 | 283.00 | 17.52 | 208.00 | 20.00 | 151.00 | 19.87 | 125.00 | 20.16 |
| 20.00 | 30.00 | 26.50 | 267.00 | 18.77 | 200.00 | 22.21 | 144.00 | 22.02 | 120.00 | 22.32 |
