SD-22

SD-22 - Truss Parallèle de 22cm

Le SD-22 Truss Parallèle de 22cm est une solution polyvalente et sécurisée pour diverses configurations structurelles lors d'événements ou d'installations professionnelles. Connecteurs inclus, disponible en plusieurs longueurs et couleurs. Caractéristiques:

Type de Truss: Parallèle
Diamètre: 22cm
Connecteurs: Inclus
Couleurs Disponibles: Argenté, Noir
Longueurs Disponibles: 0,5m, 1m, 1,5m, 2m, 2,5m, 3m
Matériau: Aluminium Al EN AW-6061 T6

Choisissez le SD-22 Truss Parallèle de 22cm pour des structures fiables, légères et efficaces.

Voir références SD-22 ici

Color

Dimensions

050 cm
100 cm
150 cm
200 cm
250 cm
300 cm

Effacer

Tube principal	35 x 1,6mm
Tube secondaire	8mm
Alliage	EN-AW 6082 T6
Longueurs disponibles	0,5m, 1m, 1,5m, 2m, 2,5m et 3m
Système de liaison	Conique

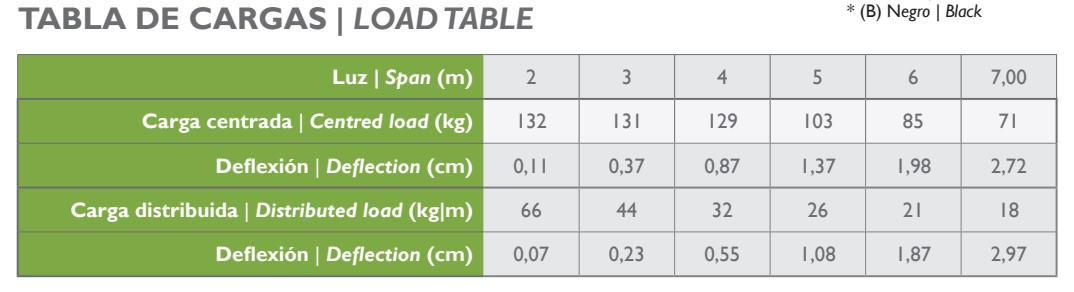

GRID 1,0m

m	Uniform Distribution Load (kg/m)	Deflection (cm)	Center Point Load (kg)	Deflection (cm)	Point Load at Third (kg)	Deflection (cm)
2,00	66,00	0,07	132,00	0,11	66,00	0,09
3,00	44,00	0,23	131,00	0,37	65,00	0,31
4,00	32,00	0,55	129,00	0,87	65,00	0,74
5,00	26,00	1,08	103,00	1,37	64,00	1,45
6,00	21,00	1,87	85,00	1,98	63,00	2,50
7,00	18,00	2,97	71,00	2,72	53,00	3,41

GRID 1,5m

m	Uniform Distribution Load (kg/m)	Deflection (cm)	Center Point Load (kg)	Deflection (cm)	Point Load at Third (kg)	Deflection (cm)
2,00	66,00	0,07	132,00	0,11	66,00	0,09
3,00	44,00	0,23	91,00	0,26	65,00	0,31
4,00	32,00	0,55	67,00	0,46	50,00	0,58
5,00	21,00	0,90	52,00	0,73	39,00	0,91
6,00	14,00	1,29	42,00	1,06	32,00	1,32
7,00	10,00	1,77	35,00	1,46	26,00	1,80

FREE-HANGING

m	Uniform Distribution Load (kg/m)	Deflection (cm)	Center Point Load (kg)	Deflection (cm)	Point Load at Third (kg)	Deflection (cm)
1,00	133,00	0,01	133,00	0,01	67,00	0,01
1,50	88,00	0,03	133,00	0,05	66,00	0,04
2,00	66,00	0,07	81,00	0,07	61,00	0,09
2,50	33,00	0,09	42,00	0,07	31,00	0,09
3,00	16,00	0,09	23,00	0,07	17,00	0,09
